Aprašymas

Techniniai parametrai

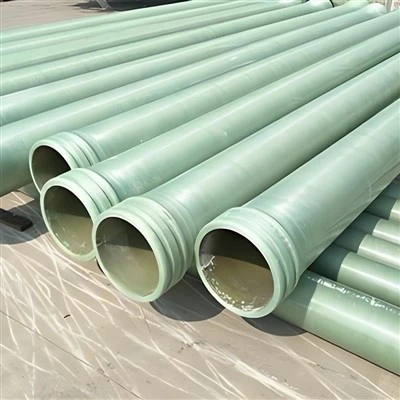

FRP Chemical Process Pipe, siūlantis patikimą, korozijai atsparią alternatyvą tradiciniams metaliniams vamzdynams agresyvioje aplinkoje, tiekia suderinamas chemines medžiagas, proceso skysčius ir pramonines nuotekas chemijos apdorojimo ir valymo įrenginiuose. Stiklo pluošto armatūra suteikia konstrukcijos tvirtumą, o dervos matrica ir vidinė korozijos barjera parenkami pagal skysčio sudėtį ir eksploatavimo sąlygas.
Vamzdžių matmenys, medžiagos konstrukcija ir sujungimo detalės gali būti patikslintos pagal projekto reikalavimus. Renkantis atsižvelgiama į cheminį suderinamumą, projektinį slėgį, darbinę temperatūrą, išorines apkrovas ir montavimo sąlygas.

Pagrindiniai produkto pranašumai

Cheminis atsparumas:Dervos parinkimas ir korozijos barjero konstrukcija priderinama prie cheminės koncentracijos, temperatūros ir reikalingų eksploatavimo sąlygų.

Struktūrinis našumas:Laminato konstrukcija nurodoma pagal slėgio reikalavimus, vamzdžių matmenis ir taikomas mechanines apkrovas.

Vamzdynų sistemos integravimas:Vamzdžių sekcijos, flanšai ir suderinamos jungiamosios detalės gali būti sukonfigūruotos taip, kad atitiktų sistemos išdėstymą ir jungčių matmenis.

Projektui būdinga konfigūracija:Skersmuo, sienos konstrukcija, vamzdžio ilgis ir sujungimo detalės gali būti peržiūrėti pagal inžinerinius brėžinius ir patvirtintas gamybos galimybes.

Techninės specifikacijos

Parametras	Standartinė specifikacija
Produkto tipas	Stiklo pluoštu sustiprintas termoreaktingos dervos vamzdis
Nominalus skersmuo	DN 50 iki DN 3000 mm
Sienos storis	nuo 4 iki 25 mm
Slėgio klasė	0,6–1,6 MPa
Dizaino temperatūra	Minus 40–120 laipsnių Celsijaus
Etaloninis vamzdžio ilgis	6 m
Sustiprinimas	Stiklo pluoštas
Dervos sistema	Poliesteris ir vinilo esteris
Ryšio parinktys	Flanšinis, klijais surištas lizdas ir užpakalinis apvyniojimas
Armatūra	Alkūnės, trišakiai, reduktoriai ir flanšiniai komponentai
Tinkinimas	Skersmuo, sienos konstrukcija, ilgis ir jungties konfigūracija

Cheminis suderinamumas ir medžiagų pasirinkimas

01/

Dervos sistema:Poliesterio ir vinilo esterio dervos gali būti svarstomos atsižvelgiant į cheminę terpę, koncentraciją, temperatūrą ir turimus suderinamumo duomenis.

02/

Korozijos barjeras:Vidinio barjero konstrukcija nurodoma pagal cheminio poveikio ir eksploatavimo reikalavimus. Užtvaros medžiaga ir storis turi atitikti numatytas eksploatavimo sąlygas.

03/

Veikimo sąlygos:Medžiagos vertinimui reikalingas cheminis pavadinimas, koncentracija, priemaišos, normali darbo temperatūra ir maksimali projektinė temperatūra. Jei reikia, taip pat turėtų būti nurodytos projektinio slėgio ir vakuumo sąlygos.

04/

Medžiagos patikrinimas:Prieš patvirtinant galutinę specifikaciją, siūloma dervos sistema ir laminato konstrukcija turėtų būti peržiūrėta pagal dokumentais pagrįstus cheminio atsparumo duomenis.

Pramoniniai pritaikymai

Cheminis apdorojimas:Suderinamų cheminių tirpalų ir proceso skysčių perdavimo linijos pramoninėse chemijos įmonėse.

Nuotekų valymas:Pramoninių nuotekų surinkimo ir valymo vamzdynai, įvertinus skysčių suderinamumą.

Pramoninės vandens sistemos:Proceso-vandens cirkuliacijos ir valymo linijos, kur pasirinkta vamzdžio konstrukcija atitinka sistemos reikalavimus.

Cheminis pernešimas:Vamzdynai tarp suderinamų talpyklų, apdorojimo įrangos ir perdavimo taškų su jungtimis, atitinkančiomis sistemos išdėstymą.

Individualios gamybos parinktys

Vamzdžių matmenys:

Skersmuo, sienelės storis ir vamzdžio ilgis gali būti nurodyti pagal inžinerinius brėžinius ir patvirtintas gamybos galimybes.

Medžiagos konstrukcija:

Dervos tipas, korozijos barjeras ir armatūros struktūra parenkama pagal cheminio poveikio ir konstrukcinius reikalavimus.

Projektavimo sąlygos:

Nustatant reikiamą vamzdžio konstrukciją, peržiūrimas slėgis, temperatūra, išorinės apkrovos ir montavimo sąlygos.

Techniniai reikalavimai:

Prieš pradedant gaminti galima nustatyti leistinus matmenų nuokrypius, jungties detales, tikrinimo reikalavimus ir taikytinas projekto specifikacijas.

Jungtys ir vamzdynų sistemos komponentai

Jungtinė konfigūracija:Flanšinės, klijuojamos kištukinės ir užpakalinės jungtys gali būti įvertintos pagal pasirinktą vamzdynų sistemą ir turimus gamybos procesus.

Jungiamosios detalės:Alkūnės, trišakiai, reduktoriai ir flanšinės dalys gali būti nurodytos taip, kad atitiktų vamzdynų išdėstymą ir reikiamus matmenis.

Sąsajos suderinamumas:Flanšo gręžimas, sujungimo matmenys, tarpiklio reikalavimai ir jungties orientacija turi būti patvirtinti prieš gaminant, kad būtų galima integruoti sistemą.

Kokybės kontrolė ir techninė dokumentacija

Medžiagos patikrinimas:

Medžiagų specifikacijos ir turimi partijų įrašai tikrinami pagal patvirtintus reikalavimus.

Matmenų patikrinimas:

Taikomi patikrinimai apima vamzdžio skersmenį, sienelės storį, ilgį ir jungties matmenis.

Proceso patikrinimas:

Kietėjimo patikrinimas, kietumo patikrinimai ir laminato patikrinimai gali būti įtraukti pagal gamybos procesą ir tikrinimo planą.

Patikrinimo įrašai:

Matmenų ataskaitos, medžiagų dokumentai ir slėgio bandymo įrašai gali būti nurodyti pagal sutartus kokybės reikalavimus ir taikomas bandymo procedūras.

Dažnai užduodami klausimai

K: Kokias chemines medžiagas gali perduoti FRP cheminio proceso vamzdis?

A: Tinkamumas priklauso nuo cheminės sudėties, koncentracijos, temperatūros ir dervos suderinamumo. Pateikite proceso terpę ir darbo sąlygas medžiagų įvertinimui.

K: Kokie slėgio ir temperatūros įvertinimai galimi?

A: Įvertinimai priklauso nuo vamzdžio matmenų, laminato konstrukcijos, dervos sistemos ir jungties konfigūracijos. Turi būti patvirtintos galutinės vertės nurodytoms eksploatavimo sąlygoms.

Kl .: Ar galima pritaikyti vamzdžių matmenis ir jungtis?

A: Skersmuo, ilgis, sienos konstrukcija ir prijungimo detalės gali būti peržiūrėtos pagal projekto brėžinius ir patvirtintas gamybos galimybes.

Kl .: Ar jungiamosios detalės gali būti įtrauktos į vamzdžių užsakymą?

A: Suderinamos alkūnės, trišakiai, reduktoriai ir flanšiniai komponentai gali būti įvertinti pagal vamzdynų išdėstymą ir patvirtintą gaminių asortimentą.

Kl .: Kokia informacija reikalinga citatai?

A: Pateikite cheminę terpę, koncentraciją, veikimo sąlygas, skersmenį, projektinį slėgį, temperatūrą, kiekį, prijungimo detales ir taikomas specifikacijas. Naudingi failai, tokie kaip izometrija, P&ID arba išdėstymo brėžiniai, padeda efektyviai apibrėžti projekto apimtį.
