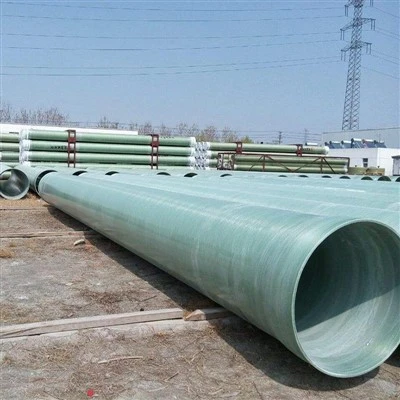

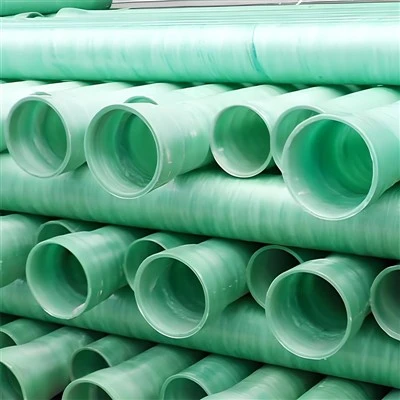

FRP Pump Station Pipe yra stiklo pluoštu sustiprintas plastikinis vamzdis, skirtas slėginiam skysčių perdavimui siurblinėse ir susijusiose vamzdynų sistemose. Jo sudėtinė siena sujungia stiklo pluošto armatūrą su termoreaktingos dervos matrica, kad būtų užtikrintas konstrukcijos tvirtumas ir atsparumas korozijai. Įprastai naudojami siurblių išleidimo linijos, nuotekų perdavimas ir pramoninės vandens sistemos. Skersmuo, slėgio vertė, sienelės storis, dervos sistema, vamzdžio ilgis ir jungtys nurodomi pagal eksploatavimo sąlygas ir projekto brėžinius.
Pagrindiniai privalumai
Atsparumas korozijai
Dervos sistemą galima pasirinkti pagal skysčio sudėtį, koncentraciją ir eksploatavimo temperatūrą tinkamam vandeniui, nuotekoms ir pramoniniam naudojimui.
Slėgiui būdinga konstrukcija
Sienų konstrukcija priderinama prie reikiamos slėgio klasės ir projektavimo sąlygų. Renkantis reikia atsižvelgti į normalų darbinį slėgį ir numatomą viršįtampio slėgį.
Lengvas valdymas
Santykinai mažas FRP vamzdžio svoris padeda supaprastinti transportavimą, padėties nustatymą ir siurblinės vamzdynų montavimo planavimą.
Lanksti konfigūracija
Vamzdžių matmenys, ilgiai ir sujungimo detalės gali būti suderintos su patvirtintais brėžiniais, kad atitiktų dujotiekio išdėstymą ir montavimo sąsajas.
Programos
Siurblio išleidimo linijos
Slėginiai vamzdynai, tiekiantys vandenį iš siurblinių į perdavimo magistrales, skirstomuosius tinklus arba tolesnius valymo procesus.
Nuotekų perdavimas
Siurbimo ir perdavimo linijos nuotekų sistemoms su dervos parinkimu pagal skysčio sudėtį ir veikimo sąlygas.
Pramoninės vandens sistemos
Apdoroti vandens cirkuliacijos ir perdavimo vamzdynus, kur pasirinkta kompozicinė konstrukcija yra suderinama su aptarnavimo terpe.
Savivaldybės infrastruktūra
Slėginio vandens perdavimo ir drenažo projektai, kuriems reikalingi korozijai atsparūs kompozitiniai vamzdynai, nurodyti projekto sąlygomis.
Techninės specifikacijos
|
Parametras |
Standartinė specifikacija |
|
Vamzdžio skersmuo |
65–1500 mm |
|
Sienelės storis |
5–18 mm |
|
Darbinis slėgis |
Iki 2,5 MPa |
|
Darbinė temperatūra |
-45 laipsnių iki 100 laipsnių |
|
Sustiprinimas |
Stiklo pluoštas |
|
Dervos matrica |
Vinilo esterio derva |
|
Gamybos procesas |
Siūlo apvija |
|
Vamzdžio ilgis |
6 m / 12 m |
|
Ryšio tipas |
Flanšinis / lizdas |
Medžiagos ir konstrukcija
Stiklo pluošto sutvirtinimas
Stiklo pluoštas suteikia pagrindinį konstrukcijos sutvirtinimą ir prisideda prie vamzdžio mechaninių savybių.
Dervos matrica
Derva suriša armatūrą ir suteikia atsparumą pernešamai terpei. Modifikuota vinilo derva yra įtraukta į esamą GFRP vamzdžių asortimentą; galutinis pasirinkimas priklauso nuo cheminio suderinamumo ir temperatūros.
Vidinis korozijai atsparus sluoksnis
Vidinis sluoksnis užtikrina kontaktinį paviršių su skysčiu. Jo formulė turėtų būti parinkta pagal numatomą terpę ir veikimo sąlygas.
Konstrukcinė siena
Kompozitinė siena yra nurodyta taip, kad atitiktų matmenų ir slėgio reikalavimus. Sienų konstrukcija priklauso nuo patvirtinto projekto ir gamybos specifikacijos.
Tinkinimo parinktys
Matmenys ir ilgis
Nurodykite vardinį skersmenį, sienelės storį ir vamzdžio ilgį, kad atitiktų dujotiekio išdėstymą ir montavimo vietą.
Slėgio įvertinimas
Pateikite projektinį slėgį, normalų darbinį slėgį ir numatomas viršįtampio sąlygas techninei peržiūrai.
Dervos pasirinkimas
Norėdami nustatyti medžiagos suderinamumą, nustatykite skysčio sudėtį, koncentraciją, jei taikoma, ir darbo temperatūrą.
Ryšio detalės
Flanšinius galus ir kitas sujungimo priemones galima peržiūrėti pagal sujungimo matmenis, jungties reikalavimus ir patvirtintus brėžinius.
Piešiniais paremta gamyba
Individualizuotos konfigūracijos gali būti įvertintos pagal projekto brėžinius ir patvirtintas gamybos galimybes. Matmenys ir gamybos reikalavimai derinami prieš gaminant.
Atrankos svarstymai
Slėgio sąlygos
Patvirtinkite projektinį slėgį ir numatomą trumpalaikį slėgį, kad nustatytumėte reikiamą veikimo diapazono vertę.
Skysčių suderinamumas
Pateikite terpę, koncentraciją ir temperatūrą. Šios detalės lemia siūlomos dervos sistemos tinkamumą.
Diegimo aplinka
Nustatykite įrengimo antžeminėje, požeminėje arba viduje sąlygas. Išorinės apkrovos, atstumas tarp atramų, tvirtinimo ir suvaržymo reikalavimai turi atitikti projekto projektą.
Dujotiekio sąsajos
Prieš patvirtindami gamybos brėžinius, patikrinkite flanšo matmenis, jungčių išdėstymą, vamzdžių išvedimą ir sujungimo taškus.
Gamyba ir kokybės kontrolė
Vamzdžių gamybos procese naudojamas stiklo pluošto sutvirtinimas, dervos impregnavimas, kontroliuojama apvija ir kietėjimas, kad būtų suformuota kompozicinė sienelė. Kokybės patikrinimai turėtų patikrinti nurodytus matmenis, vizualinę būklę ir taikomus gaminio reikalavimus.
Slėgio bandymai, matmenų tikrinimo įrašai ir papildomi bandymai gali būti apibrėžti sutartame patikrinimo plane. Taikomi standartai ir dokumentai patvirtinami atsižvelgiant į konkrečią gaminio konfigūraciją ir projekto specifikaciją.
