Aprašymas

Techniniai parametrai

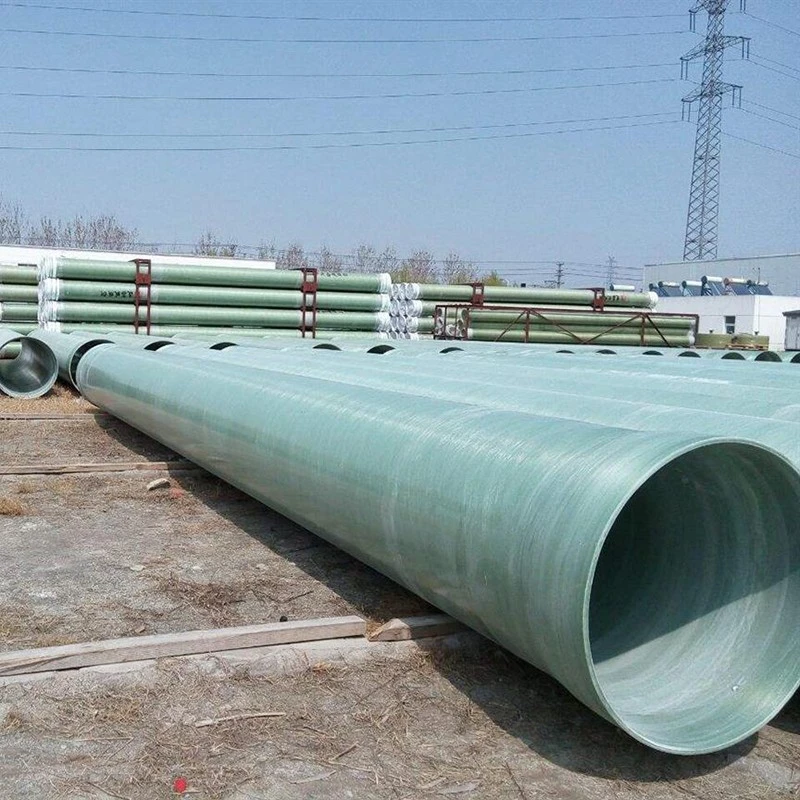

FRP slėgio drėkinimo vamzdis yra stiklo pluoštu sutvirtintas termoreaktingosios dervos vamzdis, sukurtas slėginiam žemės ūkio vandens tiekimui ir komunalinėms drėkinimo sistemoms. Kompozitinėje sienoje sujungiama didelio stiprumo stiklo pluošto armatūra su dervos matrica, parinkta specialiai pagal eksploatavimo sąlygas ir skysčio chemiją. Taikymas apima drėkinimo magistrales, siurblių išleidimo linijas ir didelio masto žemės ūkio vandens paskirstymo tinklus. Vamzdžio skersmuo, slėgio įvertinimas, žiedo standumas, ilgis ir jungties konfigūracija gali būti visiškai nurodyti pagal projekto inžinerinius brėžinius, hidraulinės konstrukcijos reikalavimus ir montavimo vietoje sąlygas.

Pagrindiniai privalumai

Atsparumas korozijai:Kompozitinė siena nerūdija ir nerūdija, kaip įprastas plienas ar kaliojo ketaus. Derva parenkama atsižvelgiant į vandens chemiją, darbo temperatūrą ir aplinkos naudojimo sąlygas.

Hidraulinis našumas:Lygus vidinis paviršius palaiko efektyvų vandens srautą su minimaliais trinties nuostoliais. Vamzdžio skersmuo parenkamas atsižvelgiant į srautą, vamzdyno ilgį ir leistiną slėgio kritimą.

Tvarkymo efektyvumas:FRP vamzdžiai yra žymiai mažesni, palyginti su įprastomis metalo ar betono vamzdžių medžiagomis, todėl montavimo metu sumažėja sunkios įrangos priklausomybė.

Specifikacijų lankstumas:Slėgio klasė, žiedo standumas, matmenys ir jungčių išdėstymas gali būti glaudžiai suderinti su patvirtintais vamzdynų projektais ir projekto specifikacijomis.

Programos

01/

Drėkinimo magistralės:Efektyviai perneškite vandenį iš siurblinių ir rezervuarų į pagrindinius žemės ūkio paskirstymo tinklus.

02/

Siurblio išleidimo linijos:Saugiai tiekkite suslėgtą vandenį iš siurbimo įrenginių, kur sistemos projekte visiškai atsižvelgta į eksploatacinį ir trumpalaikį viršįtampio slėgį.

03/

Žemės ūkio paskirstymo tinklai:Tiekti nurodytas drėkinimo zonas tinkamo dydžio magistraliniais ir atšakos vamzdynais.

04/

Vandens perdavimo sistemos:Prijunkite atvirus rezervuarus, vandens valymo įrenginius ir paskirstymo mazgus, kur sudėtinės vamzdžių medžiagos atitinka konkrečius aptarnavimo ir aplinkosaugos reikalavimus.

Techninės specifikacijos

Parametras	Atskaitos vertė arba parinktis
Nominalus skersmuo (DN)	DN 100–2000 mm
Slėgio klasė (PN)	PN 6, PN 10, PN 16
Žiedo standumas (SN)	SN 2500, SN 5000, SN 10000 N/m²
Vamzdžio ilgis	6 m, 12 m
Sustiprinimas	E-stiklo pluoštas
Matrica	Termoreaktyvi derva
Dervos parinktys	Poliesteris, vinilo esteris
Jungtiniai variantai	Mova mova, flanšinė jungtis
Gamybos procesas	Gijų apvija

Medžiagos ir konstrukcija

Stiklo pluošto sutvirtinimas:Ištisinis stiklo pluoštas suteikia pirminį konstrukcijos sutvirtinimą, reikalingą vidiniam slėgiui ir išorinėms mechaninėms apkrovoms atlaikyti. Armatūros orientacija ir sienelės storis sukonstruoti pagal įtempių skaičiavimus.

Dervos matrica:Aukštos kokybės derva suriša stiklo pluoštą ir labai prisideda prie atsparumo cheminėms medžiagoms ir korozijai. Pasirinkimas grindžiamas vandens sudėtimi, darbo temperatūra ir numatoma eksploatavimo aplinka.

Sudėtinė sienų konstrukcija:Vidinis atsparus korozijai įdėklas, konstrukcinė laikančioji sienelė ir išorinis UV spinduliams atsparus sluoksnis yra tiksliai nurodyti pagal reikiamus hidraulinius, mechaninius ir aplinkosaugos rodiklius.

Tinkinimo parinktys

Skersmuo ir slėgio klasė:

Matmenys ir slėgio įvertinimai gali būti suprojektuoti pagal užsakymą pagal projekto brėžinius, hidraulinius skaičiavimus ir patikrintas gamybos galimybes.

Vamzdžio ilgis:

Standartinės arba pritaikytos ilgio parinktys gali būti derinamos su transportavimo taisyklėmis, prieigos prie vietos apribojimais ir montavimo procedūromis.

Medžiagos pasirinkimas:

Dervos sistemos įvertinamos ir parenkamos pagal konkrečią vandens chemiją, darbinę temperatūrą ir dirvožemio sąlygas.

Jungiamosios detalės ir priedai:

Posūkiai, trišakiai, reduktoriai, flanšai ir specializuotos movos gali būti pritaikytos pagal užsakymą, kad atitiktų sudėtingus vamzdynų išdėstymus ir jungčių sąsajas.

Vamzdžių jungtys ir jungiamosios detalės

Movos movos:Tikslios movos movos saugiai sujungia suderinamus vamzdžių galus. Sandarinimo komponentai, jungčių matmenys ir slėgio rodikliai yra sukurti taip, kad atitiktų nurodytą vamzdynų sistemą.

Flanšinės jungtys:Flanšinės jungtys užtikrina patikimas vidinių vožtuvų, siurblių ir kitų pagalbinių vamzdynų komponentų sąsajas. Būtina patikrinti flanšo matmenis, gręžimo modelius ir slėgio vertes.

Jungiamosios detalės:Pagal užsakymą suformuoti arba pagaminti posūkiai, trišakiai ir reduktoriai prisitaiko prie srauto krypties, atšakų jungčių ir vamzdžių skersmens perėjimų. Armatūros specifikacijos turi būti suderintos su pagrindinio vamzdžio projektavimo grafiku.

Kokybės kontrolė ir dokumentacija

Matmenų patikrinimas:

Vamzdžio skersmuo, efektyvus ilgis, sienelės storio nuokrypiai ir jungčių sąsajos yra griežtai tikrinamos pagal patvirtintus inžinerinius brėžinius ir gaminio leistinus nuokrypius.

Slėgio bandymas:

Hidrostatinio gamyklos bandymo reikalavimai yra apibrėžti taikomomis gaminio specifikacijomis ir standartais, įskaitant bandymo slėgį, laikymo trukmę ir griežtus priėmimo kriterijus.

Medžiagos atsekamumas:

Žaliavų įrašai ir gamybos partijų dokumentacija užtikrina visišką atsekamumą pagal sutartus kokybės užtikrinimo reikalavimus.

Techninė dokumentacija:

Turimi dokumentai apima gaminio techninius brėžinius, duomenų lapus, patikrinimų įrašus ir atitinkamas gamyklinių bandymų ataskaitas.

Projekto atrankos vadovas

Slėgio sąlygos:Nurodykite didžiausią darbinį slėgį, statinį aukštį ir trumpalaikį viršįtampio slėgį, kurį sukelia siurblio paleidimas, sustojimas ir greitas vožtuvo veikimas.

Srauto greitis ir skersmuo:Pateikite reikiamus srautus, vamzdyno ilgius ir leistinus slėgio nuostolių parametrus, kad būtų galima tiksliai nustatyti hidraulinius matmenis.

Montavimo sąlygos:Aiškiai nustatykite, ar įrenginys yra užkastas (tranšėjos/pakloto tipas, grunto apkrova, gruntinio vandens lygis), ar ant žemės (atstumas tarp atramų, šiluminis plėtimasis), kartu su išorinėmis eismo apkrovomis.

Jungčių suderinamumas:Prieš užbaigdami vamzdžių grafiką, patvirtinkite jungties matmenis, sandarinimo elastomero reikalavimus ir mechanines sąsajas su esamais dujotiekio komponentais.

Dažnai užduodami klausimai

Kl .: Ar galima pritaikyti FRP slėginius drėkinimo vamzdžius?

A: Taip. Galimi matmenys, slėgio klasės, standumo rodikliai, ilgiai ir jungčių konfigūracijos gali būti visiškai peržiūrėti pagal projekto reikalavimus ir patvirtintas gamyklos gamybos galimybes.

K: Kaip parenkama slėgio klasė?

A: Renkantis atsižvelgiama į darbinį slėgį, statinį aukštį, trumpalaikius slėgio šuoliais, darbinę temperatūrą ir taikomą projekto projektavimo standartą.

K: Kokie jungčių tipai galimi?

A: Galimos standartinės movos movos ir flanšinės jungtys, kurios priklauso nuo konkrečių gaminio projektavimo ir gamybos galimybių.

K: Kokie techniniai dokumentai gali būti pateikti?

A: Dokumentacijos apimtis gali apimti gaminio brėžinius, techninių specifikacijų lapus, gamyklos patikrinimo įrašus ir taikytinas bandymų ataskaitas.

K: Kokios informacijos reikia norint pateikti oficialią citatą?

A: Pateikite reikiamą vamzdžio skersmenį, projektinį slėgio klasę, standumo reikalavimą, vamzdžio ilgį, jungties tipą, bendrą kiekį, taikomus standartus ir pristatymo vietą. Išsamūs projekto brėžiniai ir visas vamzdžių grafikas padeda efektyviai patvirtinti tikslią konfigūraciją.
