Aprašymas

Techniniai parametrai

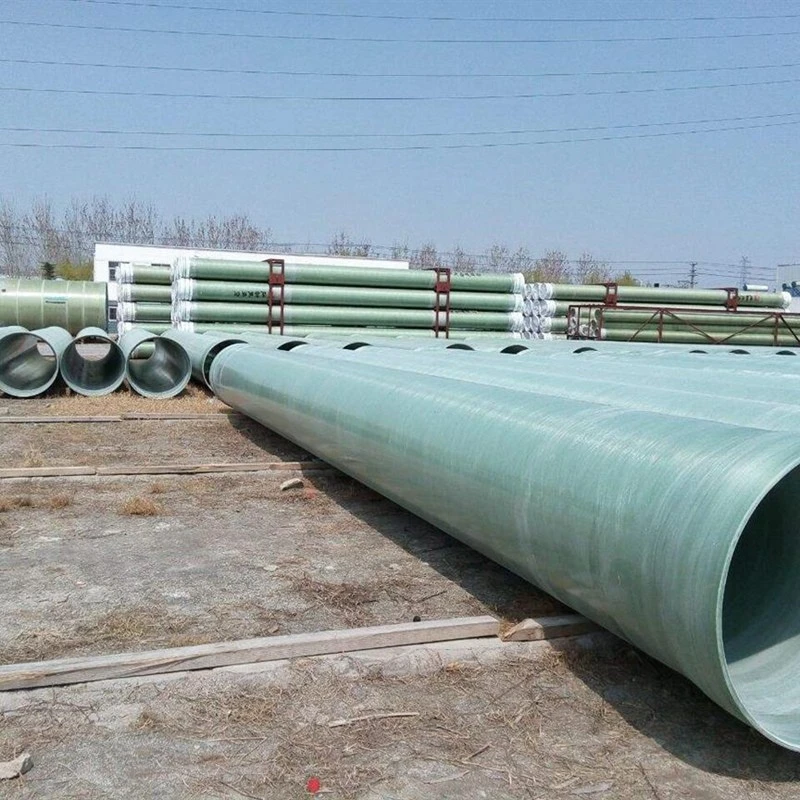

Didelio skersmens GFRP vandens perdavimo vamzdis yra stiklo pluoštu sustiprintas polimerinis vamzdis, skirtas komunaliniam vandens tiekimui, žaliavinio vandens tiekimui, drėkinimo tinklams ir pramoninėms vandens sistemoms. Vamzdžio sienelėje stiklo pluošto armatūra sujungta su termoreaktingos dervos matrica. Skersmuo, sienos konstrukcija, slėgio rodiklis, žiedo standumas ir jungčių konfigūracija nurodomi pagal hidraulinius reikalavimus ir montavimo sąlygas. Individualūs matmenys ir vamzdynų konfigūracijos gali būti įvertinti pagal projekto brėžinius ir patvirtintą gamybos pajėgumą.

Pagrindiniai produkto pranašumai

Atsparumas korozijai:Sudėtinė konstrukcija atspari korozijai tinkamoje vandens tiekimo aplinkoje. Dervos pasirinkimas priklauso nuo vandens chemijos ir darbo temperatūros.

Struktūrinis našumas:Vamzdžių konstrukcija parenkama pagal vidinio slėgio ir išorinės apkrovos reikalavimus. Slėgis ir žiedo standumas vertinami atskirai.

Hidraulinis efektyvumas:Lygus vidinis paviršius palaiko vandens tekėjimą. Hidraulinė konstrukcija atsižvelgia į vidinį skersmenį, srautą, greitį ir slėgio nuostolius.

Tvarkymo efektyvumas:GFRP vamzdis turi palyginti mažą svorį, palyginti su daugeliu įprastų vamzdžių medžiagų, todėl galima planuoti transportavimą, kėlimą ir tvarkymą vietoje.

Programos

01/

Miesto vandens perdavimas:Magistraliniai vamzdynai, jungiantys vandens šaltinius, valymo įrenginius, siurblines ir saugojimo rezervuarus.

02/

Žaliavinio vandens tiekimas:Vandens paėmimo ir perdavimo linijos, jungiančios surinkimo punktus su valymo įrenginiais.

03/

Drėkinimo tinklai:Didelio skersmens magistralės, tiekiančios žemės ūkio paskirstymo sistemas ir drėkinimo infrastruktūrą.

04/

Pramoninės vandens sistemos:Aušinimo, technologinio vandens ir komunalinio vandens tiekimo linijos, atsižvelgiant į dervos suderinamumą ir veikimo sąlygas.

05/

Vandens valymo įrenginiai:Jungiamieji vamzdynai, aptarnaujantys valymo įrenginius, rezervuarus ir siurblines.

Techninės specifikacijos

Parametras	Specifikacija
Produkto tipas	GFRP vandens perdavimo vamzdis
Sustiprinimas	Stiklo pluoštas
Dervos matrica	Termoreaktyvi derva
Skersmuo	nuo 300 iki 1500 mm
Sienos storis	nuo 5 iki 18 mm
Darbinis slėgis	Iki 2,5 MPa
Darbinė temperatūra	Iki 80 laipsnių arba 100 laipsnių
Žiedo standumas	SN2500, SN5000, SN10000
Standartinis ilgis	6 m arba 12 m
Jungtiniai variantai	Mova, lizdo tipo arba flanšinė
Baigti konfigūraciją	Paprastas galas arba nurodytas ryšys
Apžiūra	Matmenų ir nurodyto našumo testavimas
Dokumentacija	Techninių duomenų lapas ir apžiūros protokolai

Tinkinimo parinktys

Vamzdžių matmenys:

Pagal hidraulinius skaičiavimus ir montavimo brėžinius nurodykite vardinį skersmenį, reikalingą vidinį skersmenį, sienelės storį ir pjūvio ilgį.

Slėgis ir standumas:

Pasirinkimas atsižvelgia į darbinį slėgį, viršįtampio slėgį, užkasimo gylį, gruntinio vandens lygį, dirvožemio atramą ir išorines apkrovas.

Dervos sistema:

Derva pasirenkama atsižvelgiant į vandens chemiją, temperatūrą ir aptarnavimo reikalavimus. Geriamojo vandens projektams reikalingas atitinkamų medžiagų patvirtinimų patvirtinimas.

Armatūra ir jungtys:

Lenkimai, trišakiai, reduktoriai, flanšiniai adapteriai ir movos gali būti nurodyti pagal projekto brėžinius ir patvirtintą gamybos pajėgumą.

Vamzdžių projektavimas ir sujungimas

Sujungimo jungtys:Movos su suderinamais sandarinimo elementais jungia vamzdžių dalis. Renkantis atsižvelgiama į darbinį slėgį, išlygiavimą, leistiną kampinį įlinkį ir montavimo sąlygas.

Flanšinės jungtys:Flanšiniai galai siejasi su vožtuvais, siurbliais, rezervuarais ir kita įranga. Flanšo matmenys, gręžimo modeliai ir slėgio vertės turi atitikti sujungimo komponentus.

Dujotiekio integravimas:Posūkiai, šakos, reduktoriai ir atramos reikalauja suderinto hidraulinio ir konstrukcinio projektavimo. Traukos apribojimas ir tvirtinimo detalės atitinka patvirtintus inžinerinius brėžinius.

Gamyba ir kokybės kontrolė

Medžiagos kontrolė:Stiklo pluoštas, dervos tipas ir nurodytos medžiagos sudedamosios dalys tikrinamos pagal patvirtintus gaminio reikalavimus.
Proceso valdymas:Taikomas formavimo procesas kontroliuoja armatūros išdėstymą, sienų konstrukciją ir matmenų nuoseklumą.
Matmenų patikrinimas:Skersmuo, sienelės storis, sekcijos ilgis ir galo geometrija tikrinami pagal nurodytus leistinus nuokrypius.

Našumo tikrinimas:Hidrostatinis slėgis, žiedo standumas, jungčių sandarumas ir kiti bandymai parenkami pagal taikomą standartą ir suderintą patikros planą.
Atsekamumas:Gaminio identifikavimo ir patikrinimo įrašai susieja tiekiamas vamzdžių dalis su atitinkamais gamybos dokumentais.

Standartai ir techninė dokumentacija

Taikomi standartai:

Taikomi standartai ir bandymo reikalavimai patvirtinami pagal pasirinktas vamzdžių specifikacijas ir projekto reikalavimus.

Patikrinimo įrašai:

Įrašai identifikuoja tikrintą gaminį, bandymo metodą, priėmimo kriterijus ir rezultatus.

Sertifikavimas ir patvirtinimai:

Taikomi įmonės sertifikatai, produktų patvirtinimai ir geriamojo vandens atitikties dokumentai turi atitikti faktinę sertifikavimo būseną ir numatomą pritaikymą.

Techniniai pranešimai:

Sutartą dokumentų paketą gali sudaryti duomenų lapai, brėžiniai, medžiagų specifikacijos, tikrinimo planai ir taikomos bandymų ataskaitos.

Projekto atrankos kontrolinis sąrašas

Hidrauliniai duomenys:Pateikite projektinį srautą, reikiamą skersmenį, darbinį slėgį, viršįtampio slėgį ir darbinę temperatūrą.

Montavimo sąlygos:Nurodykite palaidotą arba antžeminį įrenginį, užkasimo gylį, dirvožemio sąlygas, požeminio vandens lygį, eismo apkrovas ir atramos priemones.

Vandens charakteristikos:Nurodykite perduodamą terpę, atitinkamas chemines sąlygas ir geriamojo vandens reikalavimus, jei taikoma.

Išsami ryšio informacija:Pateikite jungties nuostatas, sąsajos matmenis, montavimo reikalavimus ir jungtis su esamomis dujotiekio atkarpomis ar įranga.

Projekto kiekiai:Nurodykite bendrą dujotiekio ilgį, sekcijų ilgius, montavimo kiekius, paskirties vietą ir reikalingą pristatymo grafiką.

Pakavimas ir pristatymas

Vamzdžių apsauga:

Vamzdžių galai ir sandarinimo paviršiai yra apsaugoti tvarkant ir transportuojant pagal sutartą pakuotės specifikaciją.

Pakrovimo tvarka:

Kėlimo būdai, atramų atstumas, krovimas ir iškrovimo įranga derinami su vamzdžių matmenimis ir tvarkymo reikalavimais.

Transporto planavimas:

Prieš išsiunčiant peržiūrimi sekcijos ilgis, vamzdžio skersmuo, siuntimo būdas, maršruto apribojimai ir paskirties vietos tvarkymo pajėgumai.

Pristatymo dokumentai:

Į sutartą siuntos paketą gali būti įtraukti pakuočių sąrašai, gaminio identifikavimo įrašai, tikrinimo dokumentai ir taikomi sertifikatai.

Dažnai užduodami klausimai

K: Kokios informacijos reikia norint pasirinkti vamzdį?

A: Pateikite skersmenį, srautą, darbinį ir viršįtampio slėgį, temperatūrą, montavimo sąlygas, jungties tipą ir taikomus standartus.

Kl .: Ar galima pritaikyti vamzdžių matmenis?

A: Skersmuo, sienos konstrukcija, sekcijos ilgis, dervos sistema ir sujungimo detalės gali būti įvertintos pagal projekto brėžinius ir patvirtintą gamybos pajėgumą.

Kl .: Kaip nustatomas slėgio įvertinimas ir žiedo standumas?

A: Slėgio reitingas nurodo vidinį slėgį. Žiedo standumas atspindi atsparumą žiedo deformacijai esant išorinei apkrovai. Kiekvienam reikia atskiros specifikacijos.

K: Kurį jungties tipą reikia pasirinkti?

A: Pasirinkimas priklauso nuo slėgio, montavimo būdo, išlygiavimo ir įrangos sąsajų. Jungties suderinamumas turi būti patvirtintas techninės peržiūros metu.

K: Ar GFRP vamzdis tinka geriamajam vandeniui?

A: Tinkamumas priklauso nuo gaminio konstrukcijos, dervos sistemos, eksploatavimo sąlygų ir taikomų geriamojo vandens patvirtinimų.

K: Kokius techninius dokumentus galima pateikti?

A: Priklausomai nuo sutartos apimties, dokumentai gali apimti duomenų lapus, brėžinius, matmenų patikrinimo įrašus, taikytinas bandymų ataskaitas ir galiojančius reikalingus sertifikatus.
