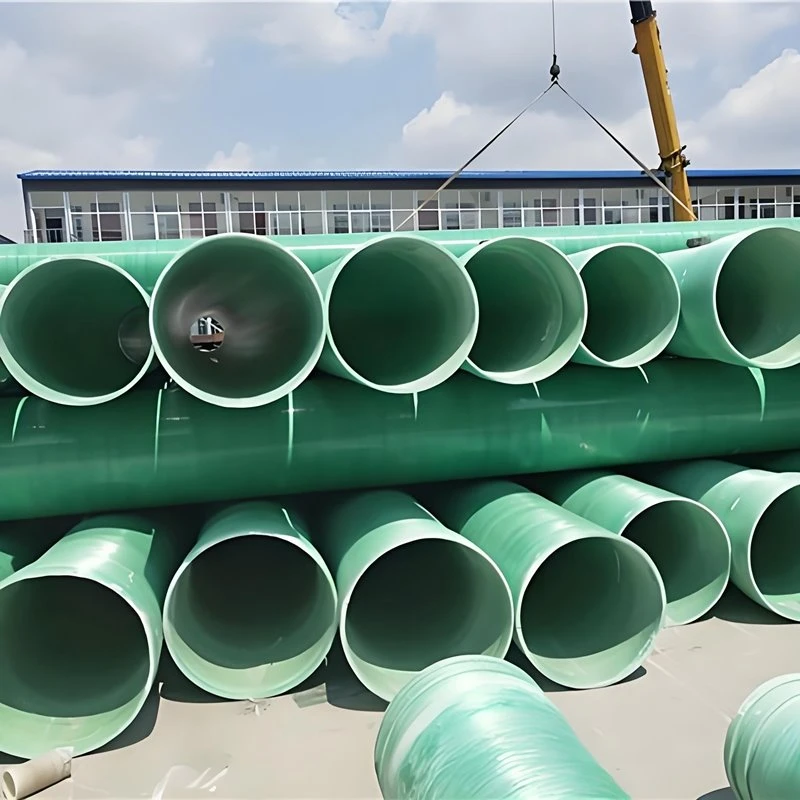

Didelio skersmens GFRP komunalinio vandens tiekimo vamzdis naudojamas komunaliniam vandens tiekimui, žaliavinio vandens transportavimui ir regioniniams vandens paskirstymo tinklams. Vamzdis sujungia stiklo pluošto armatūrą su termoreaktingos dervos matrica, kad būtų užtikrintas konstrukcijos tvirtumas ir atsparumas korozijai. Skersmuo, slėgis, žiedo standumas, sienelės storis ir jungties tipas nurodomi pagal hidraulinius skaičiavimus, montavimo sąlygas ir projekto reikalavimus. Individualūs matmenys ir vamzdžių konfigūracijos gali būti įvertinti pagal inžinerinius brėžinius ir gamybos specifikacijas.
Pagrindiniai privalumai
Atsparumas korozijai:Kompozitinė siena yra atspari korozijai daugelyje vandens tiekimo aplinkų. Dervos pasirinkimas priklauso nuo vandens chemijos ir darbo temperatūros.
Hidraulinis našumas:Lygus vidinis paviršius palaiko efektyvų srautą. Vidinis skersmuo, srauto greitis ir sistemos išdėstymas lemia hidraulinį veikimą.
Tvarkymo efektyvumas:Lengva konstrukcija gali supaprastinti transportavimą, kėlimą ir vamzdžių išdėstymą, kai tvarkymo procedūros atitinka vamzdžio matmenis.
Konkrečiai programai skirtas dizainas:Slėgio įvertinimas ir žiedo standumas atitinka skirtingas apkrovos sąlygas ir turėtų būti pasirenkami atskirai numatytam įrengimui.
Programos
Miesto vandentiekis:Perdavimo linijos, jungiančios valymo įrenginius, siurblines, saugojimo rezervuarus ir skirstomuosius tinklus.
Žaliavinio vandens tiekimas:Vamzdynai, kuriais vanduo tiekiamas iš rezervuarų, upių ir įleidimo įrenginių į valymo įrenginius.
Regioninis vandens pervežimas:Didelio skersmens magistraliniai magistraliniai ir jungiamieji vamzdynai, aptarnaujantys savivaldybės ir regiono vandens infrastruktūrą.
Pramoninis vandens tiekimas:Vandens tiekimo sistemos pramoniniams objektams, atsižvelgiant į dervų suderinamumą ir eksploatavimo sąlygas.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Produkto tipas |
Stiklo pluoštu sustiprintas polimeras (GFRP) miesto vandens tiekimo vamzdis |
|
Sutvirtinimo medžiaga |
E-stiklo pluoštas |
|
Dervos matrica |
Izoftalio arba vinilo esterio termoreaktingoji derva |
|
Nominalaus skersmens diapazonas |
nuo 300 mm iki 1500 mm |
|
Nominalaus slėgio klasės |
PN 6, PN 10, PN 16, PN 20, PN 25 |
|
Standartinis žiedo standumas |
SN 2500, SN 5000, SN 10000 |
|
Sienos storio diapazonas |
nuo 8 mm iki 50 mm |
|
Standartinis vamzdžio ilgis |
6 metrų arba 12 metrų |
|
Jungties tipas |
Dvigubo varpo mova su guminėmis tarpinėmis, flanšinė, suvaržyta |
|
Skysčio temperatūros diapazonas |
-40 laipsnių iki +50 laipsnio |
Tinkinimo parinktys
Skersmuo ir ilgis:Nurodykite reikiamus matmenis ir vamzdžių ilgius pagal dujotiekio išdėstymą, transportavimo ribas ir montavimo reikalavimus.
Slėgio įvertinimas:Pateikite darbinį slėgį, maksimalų slėgį ir viršįtampio sąlygas, kad būtų nustatytas reikalingas projektinis įvertinimas.
Žiedo standumas:Apibrėžkite standumo reikalavimus pagal įkasimo gylį, dirvožemio sąlygas, eismo apkrovą ir konstrukcijos projektą.
Dervos sistema:Nustatykite vandens charakteristikas, darbo temperatūrą ir cheminį poveikį, kad padėtumėte pasirinkti medžiagą.
Projekto brėžiniai:Pateikite matmenų brėžinius ir techninius grafikus, kad būtų galima peržiūrėti turimas gamybos galimybes.
Sujungimas ir sistemos suderinamumas
Jungtinė konfigūracija:
Pasirinkite jungties tipą pagal projektinį slėgį, ašines apkrovas, montavimo sąlygas ir sujungimo reikalavimus.
Jungės ir jungiamosios detalės:
Patvirtinkite lenkimų, trišakių, reduktorių, flanšų ir kitų reikalingų komponentų matmenis ir specifikacijas.
Sandarinimo detalės:
Nurodykite tarpiklio reikalavimus, jungties matmenis ir sandarinimo priemones numatytai paslaugai.
Dujotiekio montavimas:
Jungčių surinkimą, pagrindą, užpildymą, vamzdžių atramą ir lauko bandymus suderinkite su patvirtinta montavimo procedūra.
Gamyba ir kokybės kontrolė
Vamzdžių konstrukcija:Stiklo pluošto armatūra ir termoreaktingoji derva sudaro konstrukcinę sienelę. Pasirinkta konstrukcija turi atitikti patvirtintą gaminio specifikaciją.
Matmenų patikrinimas:Patikrinkite skersmenį, sienelės storį, vamzdžio ilgį ir jungties matmenis pagal nurodytus leistinus nuokrypius.
Veikimo patikrinimas:Apibrėžkite slėgio bandymą, žiedo standumo bandymą ir kitus taikomus patikrinimus pagal pasirinktą gaminio standartą.
Kokybiška dokumentacija:Sudarykite gamybos identifikavimo, patikrinimo įrašus ir bandymų ataskaitas, reikalingas projektui priimti.
Standartai ir techninė dokumentacija
Taikomi standartai priklauso nuo vamzdžio konstrukcijos, eksploatavimo sąlygų ir projekto reikalavimų. Prieš techninį patvirtinimą turi būti patvirtintas pasirinktam gaminiui taikomas standartas ir leidimas.
Patvirtinkite taikomą gaminio standartą pagal vamzdžio specifikaciją ir numatytą paskirtį.
Nurodykite projektui reikalingus medžiagų duomenis ir gaminio identifikavimo įrašus.
Apibrėžkite matmenų patikrinimą, slėgio bandymą, žiedo standumo bandymą ir priėmimo kriterijus pagal patvirtintą specifikaciją.
Atitinkamus sertifikatus ir bandymų ataskaitas galima nustatyti pagal projekto reikalavimus ir patikrinti pagal turimus dokumentus.
Projekto atrankos vadovas
Hidrauliniai duomenys:Nurodykite vardinį skersmenį, srautą, darbinį slėgį, maksimalų slėgį ir viršįtampio sąlygas.
Montavimo sąlygos:Nustatykite palaidotą ar antžeminį įrenginį, užkasimo gylį, dirvožemio charakteristikas, gruntinio vandens lygį ir išorines apkrovas.
Ryšio reikalavimai:Pateikite jungties tipą, jungties matmenis, flanšo detales ir sąsajos specifikacijas.
Projekto dokumentacija:Nurodykite taikomus standartus, tikrinimo reikalavimus, numatomą kiekį, paskirties vietą ir reikalingą pristatymo grafiką.
Dažnai užduodami klausimai
