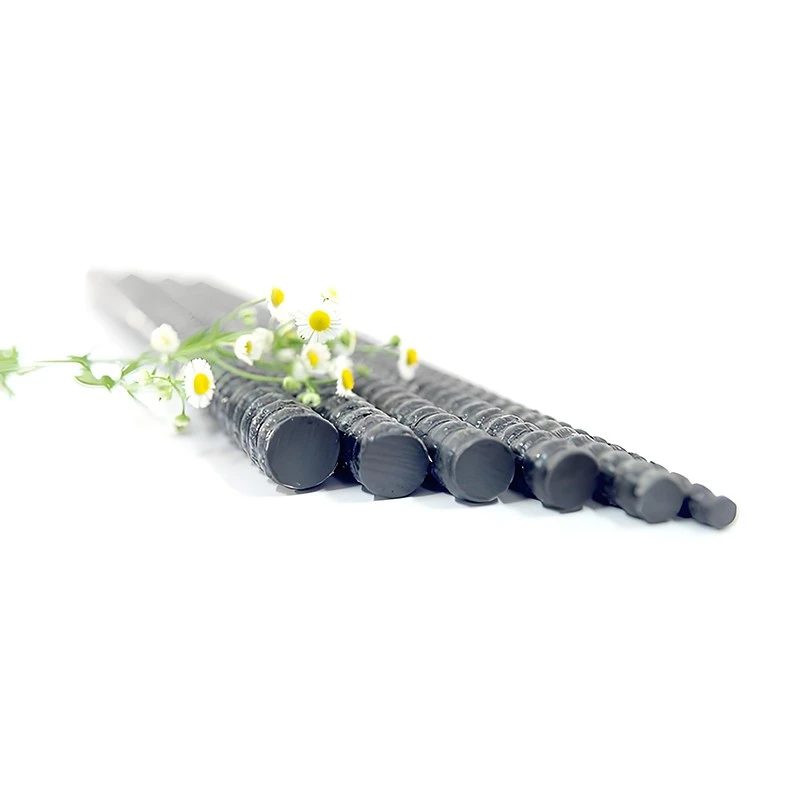

16 mm solidi GFRP armatūra yra stiklo pluoštu sustiprintas polimerinis strypas, skirtas betono armavimui infrastruktūros, surenkamosios konstrukcijos ir drėgmės veikiamose aplinkose. Tvirta apvali sekcija sujungia stiklo pluoštą su polimerinės dervos matrica, suteikdama nemetalinį sutvirtinimą projektams, kuriems taikomi specifiniai patvarumo, elektros ar magnetiniai reikalavimai. Jo 16 mm vardinis skersmuo suteikia teorinį 201,06 mm² skerspjūvio plotą. Strypo ilgį, paviršiaus profilį, medžiagų sistemą ir mechanines savybes galima nurodyti pagal projekto brėžinius ir taikomus inžinerinius reikalavimus.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Produkto tipas |
Tvirtas GFRP armatūros strypas |
|
Nominalus skersmuo |
16 mm |
|
Teorinis skerspjūvio plotas |
201,06 mm² |
|
Skerspjūvis |
Tvirtas apskritas |
|
Stiprinamasis pluoštas |
E-stiklo pluoštas |
|
Matricos medžiaga |
Vinilo esterio derva |
|
Paviršiaus profilis |
Padengtas smėliu ir apvyniotas spirale |
|
Tiekimo forma |
Tiesi juosta |
|
Baro ilgis |
6 m arba 12 m |
|
Vieneto masė |
0,52 kg vienam metrui |
|
Tempimo stiprumas |
1000 MPa |
|
Tempimo modulis |
50 GPa |
|
Matmenų tolerancija |
±0,5 mm |
Pagrindiniai produkto pranašumai
Atsparumas korozijai
Stiklo pluošto kompozitas nepatiria elektrocheminio rūdžių, kaip plieno armatūra. Tai gali būti taikoma betonui, veikiamam drėgmės, chloridų ir korozinių medžiagų, atsižvelgiant į konkrečius projekto patvarumo reikalavimus.
Nemetalinė sudėtis
GFRP yra elektrai nelaidus ir nemagnetinis savo medžiagų sudėtimi. Šios savybės palaiko taikymą, kuriame elektros izoliacija arba magnetinis suderinamumas yra projektavimo kriterijų dalis.
Apibrėžtas armatūros dydis
16 mm vardinis skersmuo suteikia aiškią matmenų nuorodą armatūros grafikams, kiekio skaičiavimams ir medžiagų planavimui. Nurodytas leistinas nuokrypis ir paviršiaus matmenys turi būti patvirtinti prieš gaminant.
Tvarkymo efektyvumas
GFRP strypai paprastai sveria mažiau nei panašaus vardinio skersmens plieniniai strypai. Patikrinta vieneto masė ir paketo matmenys padeda nustatyti transportavimo, sandėliavimo ir tvarkymo reikalavimus.
Programos
Surenkamasis betonas
Tinka vertinti surenkamose plokštėse, komunalinėse konstrukcijose, betoninėse atitvarose ir kituose komponentuose, kur GFRP armatūra atitinka konstrukcijos projektavimo kriterijus.
Transporto infrastruktūra
Galimas pritaikymas apima betonines dangas, su tiltais susijusius komponentus ir kelių infrastruktūrą, kuri yra veikiama drėgmės ar ledą stabdančių druskų.
Jūros ir vandens struktūros
Gali būti svarstomas pasirinktoms pakrantės konstrukcijoms, drenažo įrenginiams ir vandens valymo infrastruktūrai, kur atsparumas korozijai yra projektavimo prioritetas.
Pramoninės betoninės konstrukcijos
Taikoma pasirinktiems pamatams, aptarnavimo konstrukcijoms ir betoniniams įrenginiams, kuriems reikalinga nemetalinė armuotė, turint inžinerinį patvirtinimą.
Medžiagos ir paviršiaus konfigūracija
Pluošto ir dervos sistema
Stiklo pluošto tipas ir dervos sudėtis turi įtakos tempimui, standumui ir ilgaamžiškumui. Pasirinkta medžiagų sistema turi atitikti reikiamas technines specifikacijas ir aplinkos sąlygas.
Paviršiaus profilis
Smėliu padengto, spirališkai apvynioto arba kitokios galimos paviršiaus konfigūracijos gali būti įvertintos pagal reikiamą sukibimo efektyvumą. Galutinis pasirinkimas turėtų atspindėti patikrintus gaminio duomenis ir konkrečius dizaino reikalavimus.
Struktūrinis suderinamumas
GFRP nuo plieno skiriasi standumu, tempimo įtempimu ir struktūriniu elgesiu. Sutvirtinimo plotas, kūrimo ilgis, įtrūkimų kontrolė ir tinkamumas naudoti turi būti įvertinti taikant taikomą projektavimo metodą.
Tinkinimo parinktys
Baro ilgis
Nurodykite reikiamą tiesiosios juostos ilgį ir pjovimo grafiką. Tada galima patvirtinti gamybos galimybes, užsakymo kiekį ir pakuotės matmenis.
Paviršiaus konfigūracija
Nustatykite reikiamą paviršiaus profilį ir sukibimo kriterijus. Pasirinkta konfigūracija turi būti dokumentuojama prieš gaminant.
Medžiaga ir našumas
Pluošto tipą, dervos sistemą, tempimo savybes ir matmenų reikalavimus galima peržiūrėti pagal projekto specifikacijas. Suderinti reikalavimai turi būti užfiksuoti užsakymo dokumentacijoje.
Pakuotė ir identifikavimas
Pakuotės kiekis, apsauginė pakuotė, gaminių etiketės ir siuntos identifikavimas gali būti derinami pagal paskirties ir tvarkymo reikalavimus.
Gamybos kokybės kontrolė
Matmenų patikrinimas
Patikrinimo reikalavimai gali apimti vardinį skersmenį, matmenų leistinus nuokrypius, paviršiaus būklę ir užbaigto strypo išvaizdą pagal patvirtintą specifikaciją.
Medžiagų ir procesų kontrolė
Gamybos įrašuose turėtų būti nurodyta nurodyta pluošto ir dervos sistema ir dokumentuoti taikomi pasirinktai konfigūracijos proceso valdikliai.
Mechaninis bandymas
Tempiamasis stipris, tempimo modulis, sukibimo charakteristikos ir kitos nurodytos savybės turėtų būti įvertintos taikant taikomus bandymo metodus. Ataskaitose turėtų būti nurodytas išbandytas produktas, bandymo metodas ir pateikti rezultatai.
Partijos atsekamumas
Gamybos identifikavimo ir tikrinimo įrašai padeda atsekti gatavus strypus ir su jais susijusius gamybos dokumentus. Reikalingi įrašai turi būti patvirtinti kiekvienam užsakymui.
Standartai ir techninė dokumentacija
ASTM D7957/D7957M skirtas kietiems apvaliems GFRP strypams su išorinio paviršiaus pagerinimu betono armavimui. Prieš nustatant atitiktį, reikia patikrinti taikomą leidimą, gaminio pavadinimą, matmenų reikalavimus ir priėmimo kriterijus.
Gaminio duomenų lape turi būti nurodytas vardinis skersmuo, medžiagos konfigūracija, matmenų reikalavimai ir patikrintos mechaninės savybės.
Taikomos tempimo, sukibimo, matmenų ir ilgaamžiškumo ataskaitos gali būti pateiktos pagal turimus įrašus ir projekto reikalavimus.
Sertifikatai ir atitikties dokumentai turi atitikti faktinį gaminį, gamybos apimtį ir taikomus reikalavimus.
Užsakymas ir Projekto reikalavimai
Citatos informacija
Pateikite reikiamą skersmenį, kiekį, strypo ilgį, paviršiaus profilį, paskirties vietą ir tikslinį pristatymo grafiką, kad nustatytumėte užsakymo specifikaciją.
Techninė apžvalga
Projekto brėžiniai, taikomi standartai, mechaninių savybių reikalavimai ir reikalingi dokumentai padeda patvirtinti reikiamą konfigūraciją prieš gamybą.
Užsakymo patvirtinimas
Prieš pradedant gamybą, reikia susitarti dėl medžiagų specifikacijų, matmenų, pakuotės, tikrinimo reikalavimų ir siuntimo tvarkos.
Dažnai užduodami klausimai
