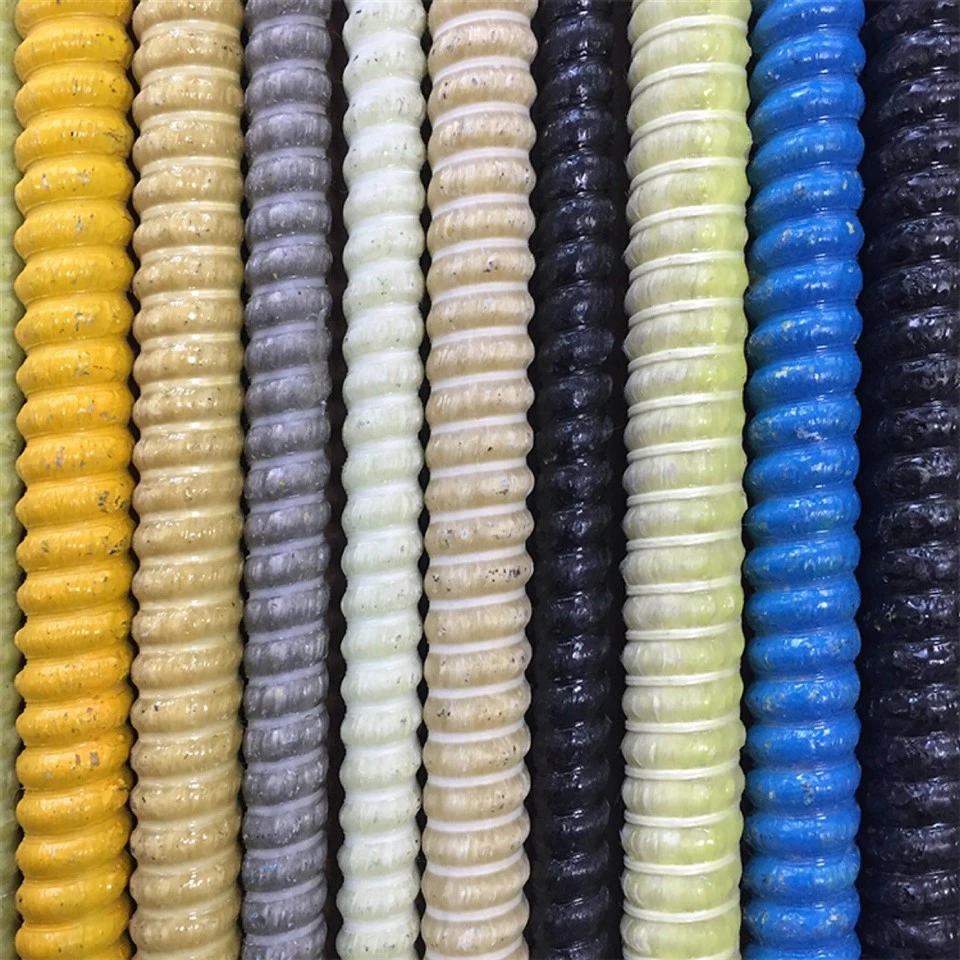

Smėliu dengtas GFRP armatūrinis strypas yra kieto stiklo pluoštu armuotas polimerinis strypas, skirtas betono armavimui infrastruktūros, surenkamosiose konstrukcijose, pamatuose ir drėgmės veikiamose konstrukcijose. Jis sujungia ištisinį stiklo pluoštą su polimerinės dervos matrica ir smėliu dengtą išorę, kuri sukuria tekstūruotą sąsają su betonu. Jo nemetalinė konstrukcija užtikrina atsparumą korozijai ir elektros izoliaciją konstrukcijoje nurodytoms reikmėms. Tiesios juostos matmenys, medžiagos konfigūracija, paviršiaus apdorojimas ir tiekimo ilgiai gali būti nurodyti pagal projekto reikalavimus.
Pagrindiniai produkto pranašumai
Tekstūruotas paviršius:Smėliu dengta išorė suteikia grubų kontaktinį paviršių betono armatūrai. Sukibimo efektyvumas priklauso nuo dangos savybių, strypo geometrijos, betono savybių ir įdėjimo sąlygų.
Atsparumas korozijai:Kompozitinė struktūra palaiko pritaikymą drėgmei ir chloridų turinčioje aplinkoje, kai pasirinkta medžiagų sistema atitinka projekto reikalavimus.
Lengvas valdymas:GFRP strypai yra mažesnio tankio nei plieno armatūra, todėl padeda sumažinti ryšulio svorį ir supaprastinti transportavimą, saugojimą ir išdėstymą.
Nemetalinės savybės:Įprastomis eksploatavimo sąlygomis GFRP yra elektrai nelaidus ir nemagnetinis. Šios savybės yra svarbios projektams, kuriems taikomi apibrėžti elektros izoliacijos arba elektromagnetiniai reikalavimai.
Tiesioginis tiekimas:Tiesūs ilgiai palaiko armatūros planavimą, surenkamą gamybą, pjovimo planus ir organizuotą medžiagų tvarkymą.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Produkto tipas |
Tvirtas GFRP armatūros strypas |
|
Paviršiaus apdaila |
Dengtas smėliu |
|
Skerspjūvis |
Tvirtas apskritas |
|
Stiprinamasis pluoštas |
E-stiklo pluoštas |
|
Dervos matrica |
Vinilo esterio / epoksidinės dervos sistema |
|
Nominalus skersmuo |
10, 12, 16, 20, 25 mm |
|
Teorinis skerspjūvio plotas |
78,54, 113,10, 201,06, 314,16, 490,87 mm² |
|
Tiekimo forma |
Tiesi juosta |
|
Ilgio parinktys |
6 m, 12 m arba individualaus ilgio |
|
Tempimo stiprumas |
Didesnė nei 700–1000 MPa arba lygi |
|
Tempimo modulis |
Didesnis arba lygus 40–45 GPa |
|
Matmenų tolerancija |
Kaip nurodyta patvirtintame gaminio duomenų lape |
|
Testavimo reikalavimai |
Pagal taikomą projekto specifikaciją / ASTM / ISO standartus |
Programos
Infrastruktūra:Betoninėms dangoms, drenažo konstrukcijoms, su tiltais susijusiems komponentams ir inžineriniams darbams, kur nurodyta GFRP armatūra.
Surenkamas betonas:Surenkamoms plokštėms, komunalinėms konstrukcijoms, betoniniams mazgams ir armatūros mazgams, kuriems reikalingi nustatyti strypo matmenys ir pjovimo ilgiai.
Pamatai ir plokštės:Pamatams, perdangos plokštėms, laikančioms konstrukcijoms ir kitiems inžineriniams betoniniams elementams, skirtiems kompozitiniam armavimui.
Jūros ir drėgmės veikiamos konstrukcijos:Atsižvelgti į pakrančių infrastruktūrą, su vandeniu susijusias konstrukcijas ir chlorido paveiktą betoną, kai tenkinami medžiagų patvarumo ir konstrukciniai reikalavimai.
Paviršiaus profilis ir medžiagos sudėtis
Stiklo pluošto sutvirtinimas:Ištisinis stiklo pluoštas suteikia pirminį tempimo sutvirtinimą kompozito viduje. Pluošto tipas ir kiekis turi būti patvirtinti gaminio specifikacijoje.
Polimerinės dervos matrica:Derva suriša armuojančius pluoštus ir prisideda prie kompozito atsparumo aplinkai. Dervos sistema turi būti patvirtinta nurodytai gaminio klasei.
Išorė dengta smėliu:Granuliuotas paviršius sukuria tekstūruotą sąsają su betonu. Dangos konsistencija ir atitinkami sukibimo bandymo rezultatai padeda nustatyti tinkamumą numatytam struktūriniam pritaikymui.
Individualios gamybos parinktys
Skersmuo ir ilgis:
Matmenys ir tiesių strypų ilgiai gali būti nurodyti pagal armatūros grafikus ir patvirtintus brėžinius, atsižvelgiant į turimas gamybos galimybes.
Medžiagos konfigūracija:
Pluošto tipas, dervos sistema ir paviršiaus apdorojimas gali būti apibrėžti sutartoje techninėje specifikacijoje.
Pakuotė ir identifikavimas:
Paketų kiekiai, gaminių etiketės, ilgio identifikavimas ir partijos nuorodos gali būti derinami tvarkant atsargas ir paskirstant vietą.
Projekto reikalavimai:
Norint nustatyti reikiamą gaminio konfigūraciją, prieš pradedant gamybą galima peržiūrėti brėžinius, taikomus standartus, leistinus matmenų nuokrypius ir tikrinimo kriterijus.
Kokybės kontrolė ir techninė dokumentacija
Matmenų patikrinimas:Patikrinkite skersmenį, strypo ilgį, paviršiaus būklę ir taikomus leistinus nuokrypius pagal sutartas specifikacijas.
Mechaninis bandymas:Tempiamasis stipris, tempimo modulis ir kitos nurodytos savybės turėtų būti pagrįstos bandymų ataskaitomis, kuriose nurodoma produkto klasė ir bandymo metodas.
Partijos atsekamumas:Partijos identifikavimo ir tikrinimo įrašai padeda patikrinti gaminį gamybos ir užsakymo vykdymo metu.
Techniniai dokumentai:Techniniai duomenų lapai, mechaninių bandymų ataskaitos, tikrinimo įrašai ir taikomi atitikties dokumentai gali būti pateikti pagal faktinį prieinamumą ir projekto reikalavimus.
Pakavimo ir tiekimo parinktys
Strypus galima sugrupuoti pagal skersmenį ir ilgį, kad būtų supaprastintas skaičiavimas, iškrovimas, saugojimas ir paskirstymas pagal armatūros grafikus.
Pakavimo tvarka gali būti parenkama pagal juostos matmenis ir transportavimo reikalavimus, kad gaminys būtų apsaugotas jį tvarkant ir pristatymo metu.
Etiketėse gali būti nurodytas produkto tipas, skersmuo, ilgis, kiekis ir partijos nuoroda, kaip susitarta.
Užsakymo kiekis, paskirties vieta, pakuotės reikalavimai ir pageidaujama pristatymo data gali būti patvirtinti prieš sudarant gamybos planą.
Kaip nurodyti tinkamą GFRP armatūrą
Patvirtinkite dizaino reikalavimus:Pateikite konstrukcinius brėžinius, sutvirtinimo grafikus, numatytą betono pritaikymą ir taikomus projektavimo reikalavimus.
Apibrėžkite matmenis:Nurodykite vardinį skersmenį, strypo ilgį, kiekį ir reikiamus matmenų nuokrypius.
Patikrinkite medžiagos našumą:Peržiūrėkite tempimo stiprumą, tempimo modulį, ilgaamžiškumo duomenis ir taikomus pasirinktos gaminio rūšies bandymo metodus.
Patvirtinti dokumentaciją:Prieš patvirtindami užsakymą, nustatykite reikiamus gaminio standartus, bandymų ataskaitas, patikrinimo įrašus ir atitikties dokumentus.
Išsami tiekimo pabaiga:Nurodykite pakuotę, paketo identifikavimą, paskirties vietą ir pristatymo grafiką.
