Aprašymas

Techniniai parametrai

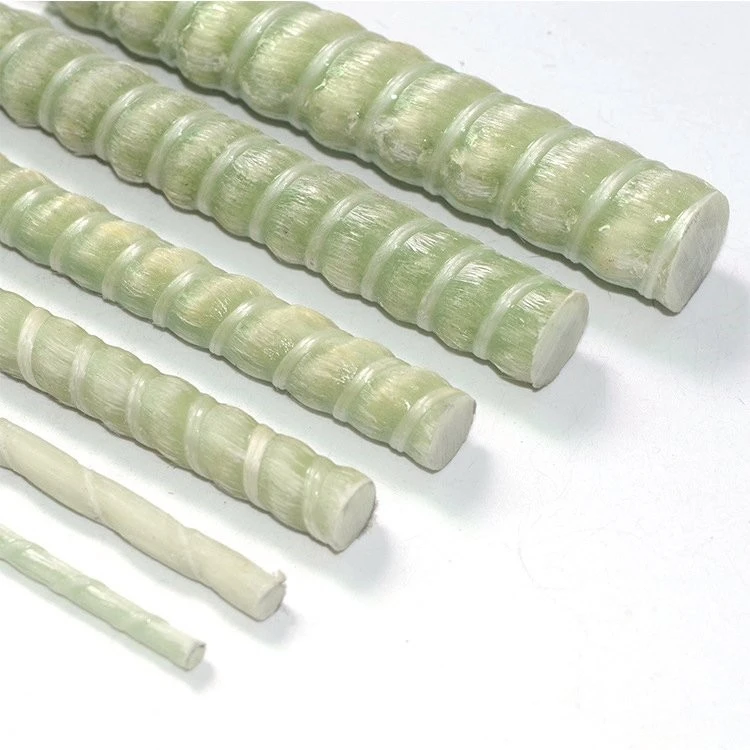

Sraigtiškai apvyniotas GFRP armatūrinis strypas yra tvirtas stiklo pluoštu sustiprintas polimerinis strypas, skirtas betono armavimui infrastruktūros, surenkamosios konstrukcijos, pamatų ir kitose nurodytose konstrukcijų srityse. Ištisinis stiklo pluoštas, įterptas į polimerinės dervos matricą, sudaro nemetalinį sutvirtinimą, o spiralinis išorinis profilis suteikia tekstūruotą sąsają su betonu. Pasirinkimas priklauso nuo vardinio skersmens, patikrintų mechaninių savybių, paviršiaus konfigūracijos, poveikio sąlygų ir projekto projektavimo reikalavimų. Individualius matmenis, pjovimo ilgius ir technines specifikacijas galima peržiūrėti pagal projekto brėžinius.

Pagrindiniai produkto pranašumai

Atsparumas korozijai
Sudėtinė armatūra nerūdija per elektrocheminį procesą, susijusį su plienu. Jo tinkamumas chlorido arba drėgmės veikiamam betonui priklauso nuo dervos sistemos, patikrintų medžiagos savybių ir projekto patvarumo reikalavimų.

Sraigtiškai apvyniotas paviršius
Sraigtinis profilis sukuria paviršiaus geometriją mechaninei sąveikai su betonu. Sukibimo efektyvumas turėtų būti nustatytas atliekant atitinkamus nurodytos strypo ir betono sistemos bandymus.

Lengvas valdymas
GFRP armatūra yra mažesnio tankio nei plieno armatūra, todėl sumažėja lygiaverčio tūrio medžiagos svoris ir palaikomas efektyvus sujungimas, transportavimas ir tvarkymas vietoje.

Elektrinės ir magnetinės savybės
GFRP armatūra yra elektrai nelaidi ir neferomagnetinė. Šios savybės yra svarbios konstrukcijoms, kurioms reikalinga elektros izoliacija arba sumažinti magnetiniai trukdžiai.

Techninės specifikacijos

Parametras	Specifikacija
Produkto tipas	Sraigtiškai apvyniotas GFRP armatūros strypas
Skerspjūvis	Tvirtas apskritas
Stiprinamasis pluoštas	Stiklo pluoštas
Dervos matrica	Polimerinė derva
Paviršiaus profilis	Sraigtiškai apvyniotas
Pamatiniai vardiniai skersmenys	6, 8, 10, 12, 16, 20, 25, 32 mm
Tiekimo forma	Tiesi strypai
Reikalingas tiekimo ilgis	6 m arba 12 m
Tempimo stiprumas	Nuo 1000 iki 1200 MPa
Tempimo modulis	Nuo 45 iki 55 GPa
Galutinė tempimo deformacija	2,1 proc
Matmenų tolerancija	Plius arba minus 0,25 mm

Programos

01/

Infrastruktūra
Nurodytoms tiltų sudedamosioms dalims, kelio konstrukcijoms ir civilinei infrastruktūrai, kuriai reikalinga nemetalinio betono sutvirtinimas.

02/

Surenkamasis betonas
Surenkamoms plokštėms, komunalinėms konstrukcijoms, betoninėms detalėms ir pagamintiems gaminiams su apibrėžtais armavimo grafikais.

03/

Pamatai ir laikančiosios konstrukcijos
Pasirinktiems pamatams, atraminėms sienoms ir požeminėms betoninėms konstrukcijoms, kur GFRP armatūra atitinka konstrukcijos projektavimo reikalavimus.

04/

Drėgmės veikiamos konstrukcijos
Numatytiems drenažo įrenginiams, stovėjimo konstrukcijoms ir kitoms betoninėms reikmėms, kur medžiagos pasirinkimas yra atsparumas korozijai.

Galutinis pritaikymo tinkamumas priklauso nuo konstrukcinių skaičiavimų, poveikio sąlygų, detalių ir patikrintų gaminio savybių.

Tinkinimo parinktys

Skersmuo ir ilgis
Nurodykite vardinį skersmenį, pjūvio ilgį, matmenų paklaidą ir reikalingą kiekį pagal projekto brėžinius arba sutvirtinimo grafikus.

Medžiagos konfigūracija
Stiklo pluošto tipas ir dervos sudėtis gali būti peržiūrimi pagal nurodytus mechaninius ir aplinkosaugos reikalavimus, atsižvelgiant į turimas gamybos galimybes.

Paviršiaus profilis
Sraigtinio paviršiaus konfigūraciją galima nurodyti techninei peržiūrai, atsižvelgiant į projekto reikalavimus ir taikomus sukibimo kriterijus.

Pakuotė ir identifikavimas
Pakuotės kiekiai, ženklinimas, produktų identifikavimas ir pakavimo tvarka gali būti derinami pagal užsakymo ir transportavimo reikalavimus.

Kokybės kontrolė ir testavimas

Matmenų patikrinimas

Patikrinimai gali apimti strypo skersmenį, pjūvio ilgį, paviršiaus konsistenciją ir matomus gamybos defektus pagal sutartus tikrinimo kriterijus.

Mechaninis bandymas

Tempiamasis stipris, tempimo modulis, ribinė deformacija ir kitos nurodytos savybės turėtų būti pagrįstos taikomais bandymo metodais ir užregistruotais atitinkamos gaminio klasės rezultatais.

Medžiagų ir procesų kontrolė

Pluošto ir dervos specifikacijos, kietėjimo sąlygos ir spiralinio paviršiaus profilio nuoseklumas yra svarbūs gamybos kontrolės taškai.

Partijos atsekamumas

Gamybos partijos identifikavimo ir tikrinimo įrašai gali būti apibrėžti kokybės dokumentacijos reikalavimuose. Turimi nurodyto produkto įrašai ir tikrinimo apimtis turi būti patvirtinti.

Standartai ir techninė dokumentacija

Standartų suderinimas
Taikomi reikalavimai priklauso nuo strypo geometrijos, paviršiaus pagerinimo, numatomo naudojimo ir paskirties rinkos. ASTM D7957/D7957M ir ASTM D8505/D8505M yra atitinkamos tam tikrų GFRP armatūros gaminių nuorodinės specifikacijos. Turi būti patvirtinti faktiniam gaminiui taikomi leidimo ir atitikties reikalavimai.

Produkto duomenys
Techniniuose dokumentuose turi būti nurodyti vardiniai matmenys, medžiagos sudėtis, mechaninės savybės, taikomi bandymo metodai ir atitinkami tvarkymo reikalavimai.

Bandymų ataskaitos
Patikrinimo įrašai, mechaninių bandymų rezultatai ir atitikties dokumentai gali būti nurodyti pagal projekto reikalavimus ir faktinį dokumentų prieinamumą. Prašymai dėl atitikties turėtų būti pagrįsti atitinkamais įrodymais.

Pakavimas ir tiekimas

Tiesios juostos tiekimas

Nurodykite reikiamus pjovimo ilgius ir kiekius, kad jie atitiktų sutvirtinimo grafikus ir vietos tvarkymo reikalavimus.

Rinkinio žymėjimas

Etiketės gali identifikuoti gaminio pavadinimą, vardinį skersmenį, ilgį, kiekį ir gamybos partiją pagal sutartą ženklinimo specifikaciją.

Siuntimo koordinavimas

Prieš išsiunčiant turi būti patvirtinti paketo matmenys, pakrovimo tvarka, pakuotės reikalavimai ir pristatymo kiekiai.

Kaip nurodyti gaminį

Pateikite šią informaciją techninei peržiūrai ir citatai:

Skersmuo:Reikalingas vardinis skersmuo milimetrais.
Ilgis:Pjovimo ilgis ir matmenų tolerancija.
Kiekis:Strypų skaičius arba bendras reikalingas ilgis.
Našumas:Reikalingos tempimo savybės ir sukibimo kriterijai.

Taikymas:Struktūrinis komponentas ir poveikio sąlygos.
Standartai:Taikomas dizaino kodas ir medžiagos specifikacija.
Dokumentacija:Reikalingos bandymų ataskaitos ir kokybės įrašai.
Pristatymas:Paskirties ir pakavimo reikalavimai.

Dažnai užduodami klausimai

Kl.: Kas yra spirališkai apvyniota GFRP armatūra?

A: Tai tvirtas stiklo pluoštu sustiprintas polimerinis strypas su sraigtiniu išoriniu profiliu, skirtas konkrečioms betono armavimo reikmėms.

K: Kuo jis skiriasi nuo smėliu dengtos GFRP armatūros?

A: Pagrindinis skirtumas yra paviršiaus konfigūracija. Sraigtiškai apvynioti strypai turi suvyniotą išorinį profilį, o smėliu dengti strypai turi granuliuotą paviršiaus apdorojimą. Ryšio efektyvumas turėtų būti lyginamas naudojant atitinkamus bandymo duomenis.

Kl .: Kaip parenkamas strypo skersmuo?

A: Pasirinkimas priklauso nuo konstrukcinių skaičiavimų, tempimo savybių, tinkamumo naudoti reikalavimų, armatūros atstumo ir taikomo projekto kodo.

Kl .: Ar galima pritaikyti matmenis ir ilgį?

A: Reikalingi skersmenys, pjūvio ilgiai, leistini nuokrypiai ir pakuotė gali būti peržiūrėti atsižvelgiant į gamybos galimybes ir projekto specifikacijas.

K: Kokie techniniai dokumentai yra prieinami?

A: Produkto duomenis, patikrinimo įrašus ir bandymų ataskaitas galima patvirtinti pasirinktai gaminio klasei ir nurodytiems reikalavimams.
