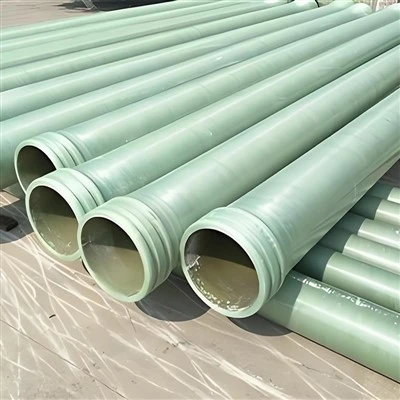

FRP Pressurized Water Conveyance Pipe yra stiklo pluoštu sustiprintas termoreaktingos dervos vamzdis, skirtas suslėgtam vandeniui perduoti pramoninėse ir infrastruktūros sistemose. Kompozitinėje jo sienelėje stiklo pluošto armatūra sujungiama su dervos matrica, parinkta pagal eksploatavimo sąlygas. Taikymas apima pramoninį vandens tiekimą, aušinimo vandens cirkuliaciją, vandens valymą ir drėkinimo tinklus. Pagal hidraulinius skaičiavimus, montavimo sąlygas ir projektinius brėžinius nurodomas skersmuo, slėgio klasė, sienos konstrukcija, vamzdžio ilgis ir jungtys. Galimos individualios konfigūracijos pagal konkrečius projekto reikalavimus.
Pagrindiniai produkto pranašumai
Atsparumas korozijai
Dervos matrica padeda apsaugoti vamzdžio konstrukciją suderinamoje vandens aplinkoje. Dervos pasirinkimas priklauso nuo vandens chemijos, temperatūros ir poveikio sąlygų.
Lengva konstrukcija
Sudėtinė konstrukcija sumažina krovimo svorį, palyginti su daugeliu metalinių vamzdžių konfigūracijų, todėl palaikomas transportavimo planavimas ir montavimas vietoje.
Lygus vidinis paviršius
Vidinis paviršius palaiko vandens srautą su santykinai maža trintimi. Hidraulinės charakteristikos priklauso nuo vamzdžio skersmens, srauto greičio, jungiamųjų detalių ir vamzdyno išdėstymo.
Lanksti konfigūracija
Vamzdžių matmenys, ilgiai ir jungtys gali būti nurodyti, kad atitiktų projekto brėžinius ir sistemos sąsajas.
Programos
Pramoninis vandens tiekimas
Slėginio vandens paskirstymas pramonės įmonėms, inžineriniams tinklams ir gamybinėms patalpoms.
Aušinimo vandens sistemos
Cirkuliaciniai vamzdynai, aptarnaujantys aušinimo bokštus, šilumokaičius ir pramoninę aušinimo įrangą.
Vandens valymas
Vandens tiekimo linijos filtravimo, valymo ir pakartotinio vandens naudojimo įrenginiams.
Žemės ūkio drėkinimas
Slėginiai magistraliniai ir skirstomieji vamzdynai žemės ūkio vandens tiekimui.
Siurblių stotys
Siurblio išleidimo ir perdavimo linijos parenkamos pagal darbinį slėgį, srauto reikalavimus ir viršįtampio sąlygas.
Techninės specifikacijos
|
Parametras |
Specifikacija |
|
Vamzdžio medžiaga |
FRP |
|
Maksimalus skersmuo |
4000 mm |
|
Slėgio įvertinimas |
Konkrečiam projektui |
|
Sienos storis |
5–18 mm |
|
Dervos sistema |
Modifikuota vinilo derva |
|
Gamybos procesas |
Tiksli apvija |
|
Vamzdžio ilgis |
6 m arba 12 m |
|
Ryšio tipas |
Mova arba flanšas |
|
Standumo klasė |
SN 2500–SN 10000 |
|
Montavimas |
Virš žemės arba palaidotas |
Medžiaga ir gamyba
Stiklo pluošto sutvirtinimas
Stiklo pluoštai sustiprina kompozitinę sienelę ir prisideda prie jos mechaninių savybių tam tikromis apkrovos sąlygomis.
Dervos matrica
Dervos sistema parenkama pagal vandens chemiją, darbo temperatūrą ir eksploatavimo reikalavimus.
Gijų apvija
Valdoma pluošto apvija sukuria vamzdžio sienelę pagal nurodytą konstrukciją. Pluošto orientacija ir laminato storis priklauso nuo projektavimo reikalavimų.
Gamybos patikrinimas
Matmenų patikrinimai ir taikomi medžiagų arba eksploatacinių savybių bandymai yra apibrėžti gaminio specifikacijose ir užsakymo reikalavimais.
Tinkinimo parinktys
Skersmuo ir sienos dizainas
Norėdami nustatyti vamzdžio konfigūraciją, nurodykite vardinį skersmenį, projektinį slėgį ir reikalingą standumą.
Vamzdžio ilgis
Patvirtinkite reikiamus ilgius pagal transportavimo ribas, montavimo erdvę ir jungčių vietas.
Ryšio detalės
Pateikite sujungimo matmenis, flanšo reikalavimus, sandarinimo priemones ir jungčių brėžinius, kad būtų galima peržiūrėti sąsają.
Dervos pasirinkimas
Nustatykite tiekiamą skystį, temperatūros diapazoną ir atitinkamą cheminį poveikį, kad padėtumėte pasirinkti medžiagą.
Brėžiniais pagrįsta gamyba
Pateikite techninius brėžinius ir projekto specifikacijas matmenų peržiūrai ir gamybos patvirtinimui.
Vamzdžių pasirinkimo vadovas
Slėgio sąlygos
Pateikite darbinį slėgį, projektinį slėgį ir numatomą viršįtampio slėgį dėl siurblio veikimo arba vožtuvo uždarymo.
Hidrauliniai reikalavimai
Norėdami paremti hidraulinį įvertinimą, nurodykite projektinį srautą, vamzdžio skersmenį ir leistiną slėgio nuostolį.
Montavimo sąlygos
Nustatyti įkasimo gylį, grunto atramą, išorines apkrovas, atramų tarpus ir įrengimo būdą.
Vandens chemija
Pateikite skysčio sudėtį, darbinę temperatūrą ir apdorojimo chemines medžiagas dervos suderinamumo peržiūrai.
Sistemos sąsajos
Įtraukite vamzdynų išdėstymą, montavimo vietas ir jungčių matmenis, kad sumažintumėte įrengimo neatitikimus.
Kokybės kontrolė ir dokumentacija
Patikrinkite skersmenį, sienelės storį, ilgį ir jungties matmenis pagal patvirtintus brėžinius.
Patvirtinkite nurodytas dervas ir armavimo medžiagas naudodami turimus gamybos dokumentus.
Apibrėžkite bandymo metodą, bandymo slėgį ir priėmimo kriterijus pagal taikomą gaminio specifikaciją.
Patvirtinkite užsakymo matmenų įrašų, medžiagų dokumentacijos ir taikomų bandymų ataskaitų prieinamumą.
Standartai ir sertifikatai
Taikomi standartai ir bandymų reikalavimai nustatomi pagal vamzdžio projektą, eksploatavimo sąlygas ir projekto specifikacijas.
Medžiagų specifikacijos, matmenų reikalavimai ir slėgio bandymo kriterijai yra peržiūrimi pagal kiekvienam projektui sutartus reikalavimus. Atitinkami techniniai dokumentai ir apžiūros įrašai gali būti patvirtinti techninės apžiūros metu.
Produkto atitikties ir sertifikavimo teiginiai pateikiami tik tada, kai patvirtinami dokumentai, taikomi nurodytai vamzdžių konfigūracijai.
