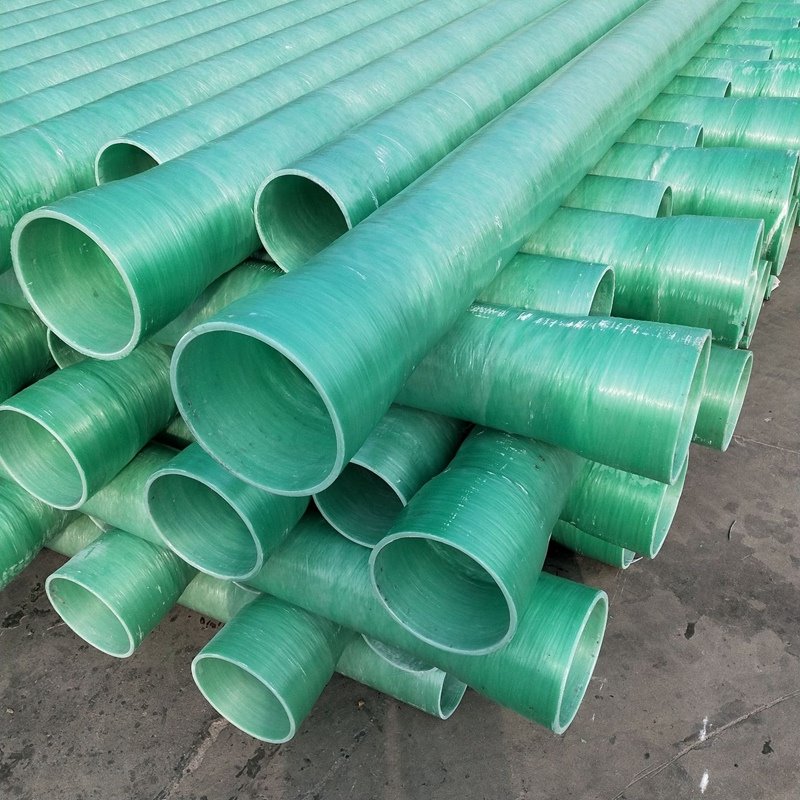

Didelio skersmens GFRP gėlinimo vandens vamzdis tiekia jūros vandenį, išvalytą vandenį ir suderinamą sūrymą gėlinimo įrenginiuose ir vandens valymo įrenginiuose. Stiklo pluošto sutvirtinimas užtikrina konstrukcijos tvirtumą, o termoreaktingos dervos matrica užtikrina atsparumą korozijai, kai pasirenkama darbo terpei.
Vamzdžio skersmuo, slėgio įvertinimas, žiedo standumas, dervos sistema ir jungčių konfigūracija nurodoma pagal hidraulinius skaičiavimus, eksploatavimo sąlygas ir montavimo reikalavimus. Individualūs matmenys ir konfigūracijos gali būti įvertinti pagal projekto brėžinius ir patvirtintas gamybos galimybes.

Pagrindiniai produkto pranašumai

Atsparumas korozijai
Dervos matricą ir vidinį korozijos barjerą galima pasirinkti vandeniui, kuriame gausu chlorido, ir suderinamoms apdorojimo cheminėms medžiagoms, atsižvelgiant į cheminių medžiagų koncentraciją ir darbo temperatūrą.

Struktūrinis našumas
Pluošto armatūra ir laminato storis nurodomi pagal projektinį slėgį, vamzdžio skersmenį ir mechaninės apkrovos reikalavimus.

Hidraulinis našumas
Lygus vidinis paviršius padeda sumažinti trinties nuostolius. Faktinės hidraulinės savybės priklauso nuo vidinio skersmens, srauto greičio ir dujotiekio išdėstymo.

Tvarkymo efektyvumas
Santykinai mažas GFRP svoris gali supaprastinti didelio skersmens vamzdynų transportavimą, kėlimą ir montavimo planavimą.

Gėlinimo programos

01/

Jūros vandens įsiurbimas
Perkelia jūros vandenį iš įleidimo įrenginių į atrankos ir pirminio apdorojimo sistemas. Medžiagos parinkimas atsižvelgia į druskingumą, temperatūrą ir cheminį poveikį.

02/

Pirminis apdorojimas vanduo
Sujungia filtravimo įrenginius, siurblines ir technologinio vandens linijas pagal reikiamą slėgį ir darbo sąlygas.

03/

Gelinto vandens perdavimas
Tiekia išvalytą vandenį į saugyklas ir skirstomuosius vamzdynus. Medžiagos pasirinkimas turi atitikti taikomus vandens kokybės reikalavimus.

04/

Sūrymo išleidimas
Perveža koncentruotą sūrų vandenį ten, kur dervos sistema, korozijos barjeras ir vamzdžių konstrukcija atitinka nurodytą sūrymo sudėtį ir temperatūrą.

Techninės specifikacijos

Parametras	Specifikacija
Produkto tipas	Stiklo pluoštu sustiprintas polimerinis vamzdis
Atskaitos skersmens diapazonas	nuo 65 iki 1500 mm
Etaloninis sienelės storis	nuo 5 iki 18 mm
Didžiausias paskelbtas darbinis slėgis	2.5 MPa
Paskelbtas temperatūros diapazonas	-45 laipsnių iki 100 laipsnių
Sustiprinimas	Stiklo pluoštas
Dervos matrica	Modifikuota vinilo derva arba suderinama derva
Žiedo standumas	SN2500 iki SN10000 Pa
Vamzdžio ilgis	Nuo 6 iki 12 metrų
Jungtinė konfigūracija	Lizdas, įvorė, flanšinis arba laminuotas
Perduota Vidutinė	Jūros vanduo, apdorotas vanduo arba sūrymas
Matmenų tolerancijos	Patvirtinti brėžiniai ir specifikacijos
Apžiūra	Vizualiniai ir matmenų patikrinimai bei nurodyti bandymai

Medžiagos ir vamzdžių konstrukcija

Stiklo pluošto sutvirtinimas
Stiklo pluoštas sudaro konstrukcijos sutvirtinimą. Pluošto išdėstymas ir laminato storis priklauso nuo reikalingų mechaninių savybių ir projektavimo sąlygų.

Dervos matrica
Derva suriša armatūrą ir prisideda prie cheminio atsparumo. Pasirinkimas priklauso nuo druskingumo, temperatūros, cheminių medžiagų koncentracijos ir poveikio sąlygų.

Vidinis korozijos barjeras
Vidinis sluoksnis apsaugo konstrukcinį laminatą nuo pernešamos terpės. Jo sudėtis ir storis nurodomi atsižvelgiant į aptarnavimo aplinką.

Struktūriniai ir išoriniai sluoksniai
Konstrukcinis laminatas neša projektines apkrovas, o išorinis sluoksnis užtikrina montavimo aplinkai tinkamą paviršiaus apsaugą.

Vamzdžių pasirinkimo gairės

Dizaino slėgis

Jei reikia, patvirtinkite darbinį slėgį, didžiausią projektinį slėgį, viršįtampio sąlygas ir vakuumo reikalavimus. Vamzdis ir jungtys turi atitikti nurodytas projektavimo sąlygas.

Skersmuo ir srautas

Iš debito, leistino greičio ir hidraulinių skaičiavimų nustatykite reikiamą vidinį skersmenį. Apskaičiuodami srauto plotą, atsižvelkite į sienelės storį.

Žiedo standumas

Įkastiems vamzdynams nurodyti reikiamą standumo klasę pagal įkasimo gylį, grunto sąlygas, gruntinio vandens lygį, transporto apkrovas ir įrengimo projektą.

Cheminis suderinamumas

Pateikite terpės sudėtį, druskingumą, temperatūrą ir apdorojimo chemines medžiagas. Koncentruotam sūrymui ir valymo tirpalams reikia atlikti specialius medžiagų suderinamumo patikrinimus.

Individualios gamybos parinktys

Matmenys
Skersmuo, sienelės storis ir vamzdžio ilgis gali būti įvertinti pagal patvirtintas gamybos galimybes ir patvirtintus inžinerinius brėžinius.

Medžiagos konfigūracija
Dervos sistemos ir korozijos barjero konstrukcija gali būti patikslinta pagal tiekiamą terpę ir eksploatavimo sąlygas.

Armatūra ir jungtys
Flanšai, alkūnės, trišakiai, reduktoriai ir kiti suderinami komponentai gali būti įvertinti pagal reikiamą dujotiekio išdėstymą.

Piešimo apžvalga
Matmenų grafikai, prijungimo detalės ir techninės specifikacijos gali būti peržiūrėtos prieš patvirtinant gamybą, kad būtų nustatyti gamybos reikalavimai.

Jungtys ir montavimas

Bendra atranka

Pagal vamzdžio skersmenį, projektinį slėgį ir montavimo sąlygas galima atsižvelgti į lizdus, įvores, flanšines arba laminuotas jungtis. Prieinamumas priklauso nuo pasirinktos konfigūracijos.

Palaikymas ir suderinimas

Atstumas tarp atramų, tvirtinimo taškai, leistinas įlinkis ir sujungimo apkrovos turi atitikti patvirtintą montavimo projektą.

Tvarkymas ir saugojimas

Naudokite tinkamus kėlimo stropus ir stabilius atramos taškus. Apsaugokite vamzdžių paviršius ir jungčių galus nuo smūgių, koncentruotų apkrovų ir sukeltų pažeidimų.

Montavimo planavimas

Prieš montuodami patvirtinkite pakratų, tranšėjos paruošimą, užpildymo reikalavimus, prisijungimo prieigą ir patikrinimo procedūras.

Kokybės kontrolė ir dokumentacija

Matmenų patikrinimas
Patikrinkite skersmenį, sienelės storį, vamzdžio ilgį ir jungties matmenis pagal patvirtintus brėžinius ir nurodytas leistinas nuokrypas.

Medžiagos atsekamumas
Projekto kokybės plane apibrėžkite medžiagų identifikavimo ir gamybos įrašus, kur reikalingas atsekamumas.

Produkto testavimas
Vizuali apžiūra, matmenų patikra ir nurodyti mechaniniai arba slėgio bandymai turi būti atliekami pagal patvirtintą gaminio specifikaciją ir patikros planą.

Techninė dokumentacija
Taikomi standartai, sertifikatai ir bandymų ataskaitos turi atitikti faktinį gaminį ir gamybos apimtį. Reikalingi dokumentai turi būti patvirtinti prieš gaminant.

Dažnai užduodami klausimai

K: Koks skersmens diapazonas yra?

A: Referencinis gaminių asortimentas yra 65–1500 mm. Prieinamumas priklauso nuo reikiamo sienelės storio, slėgio ir vamzdžių konfigūracijos.

Kl .: Ar vamzdį galima pritaikyti jūros vandeniui ir sūrymui?

A: Taip. Matmenys ir medžiagos konstrukcija gali būti įvertinti pagal numatomą terpę, atsižvelgiant į cheminį suderinamumą ir patvirtintas gamybos galimybes.

K: Kokios informacijos reikia norint pasirinkti vamzdį?

A: Pateikite reikiamą skersmenį, srautą, projektinį slėgį, darbinę temperatūrą, tiekiamą terpę, žiedo standumą, montavimo būdą ir taikomas projekto specifikacijas.

K: Kuris jungties tipas tinka gėlinimo vamzdynams?

A: Jungčių pasirinkimas priklauso nuo slėgio, skersmens, montavimo sąlygų ir priežiūros reikalavimų. Suderinamumas su pasirinkta vamzdžio konfigūracija turi būti patvirtintas.

Kl .: Ar gaminant gali būti naudojami projekto brėžiniai?

A: Taip. Prieš patvirtinant gamybą, galima peržiūrėti inžinerinius brėžinius ir techninius grafikus, kad būtų patvirtinti matmenys, medžiagos konstrukcija, prijungimo detalės ir tikrinimo reikalavimai.
